Mit dem Einsatz aktueller Software für die Erstellung und Bearbeitung von Zeichnungen sind wir in der Lage die notwendigen Illustrationen für die technische Dokumentation zu erstellen.

Das Leistungsspektrum für unsere Kunden umfasst in diesem Bereich die Erstellung von:

• Übersichtsplänen
• Blockschaltbildern und Funktionsdiagrammen

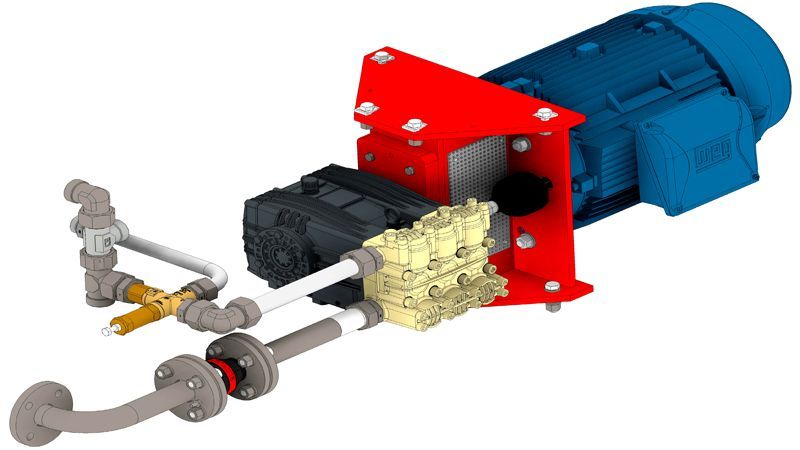

• 2 und 3D Ansichten auf Basis der Konstruktionsunterlagen
• schematischen Darstellungen z.B. für Rohrleitungs- oder Kabelpläne

Mit dem Ziel einer wirtschaftlichen Leistungserbringung ist das Bestreben existente kundenseitige Grafikanteile in der Dokumentationserstellung in digitaler Form zu nutzen. Es ist jedoch in vielen Fällen erforderlich diese Grafiken aufzubereiten. Anforderungsabhängig sind so z.B.:

• bestimmte Dateiformate durch Konvertierung zu erzeigen
• definierte Auflösungen (dpi, Pixel) zu liefern

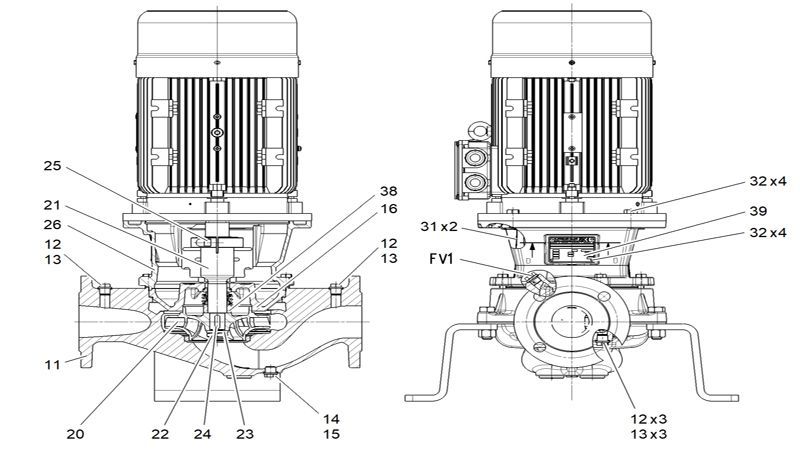

• Ergänzungen in Form von Hinweislinien, Positions-/ Ortszahlen für den Legendenverweis einzubringen.

Abhängig von den individuellen Anforderungen an den zu dokumentierenden Sachverhalt sind die „klassischen“ Vorgehensweisen zur Illustration limitiert. Die zeichnerische Darstellung von Bedien- oder Betriebsabläufen, notwendige hochauflösende Ansichten von Details lassen sich mit den Methoden der digitalen Erfassung deutlich effizienter lösen.

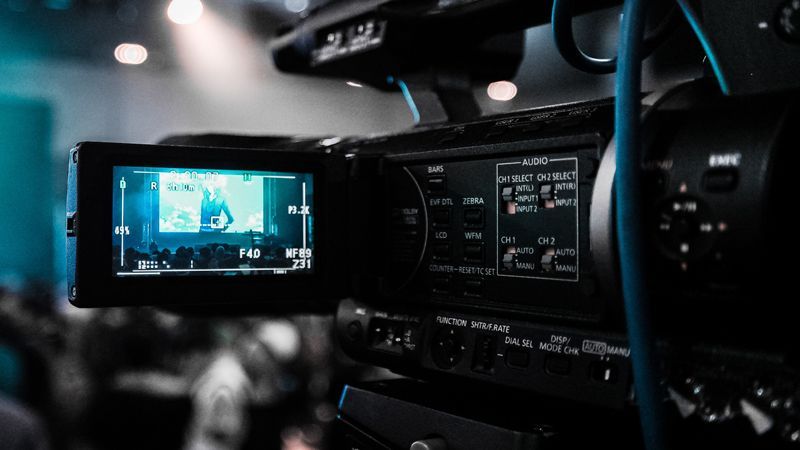

Hierzu steht uns geeignetes Kameraequipment bis hin zur Technologie der 360° Rundumerfassung zur Verfügung. Die Verfahrenden der elektronischen Bildbearbeitung sichern hierbei qualitativ hochwertige Resultate ab.
